Masalah mencegah melonggarnyabaut dan murselalu menjadi topik hangat online. Hari ini, Xiaorui akan meringkas dan memberi tahu semua orang cara mengatasi masalah mencegah kendurnya baut dan mur dalam kehidupan sehari-hari. Penulis mencantumkan jenis baut dan mur pengunci berikut, dan menggunakan berbagai jenis baut dan mur pengunci untuk koneksi di tempat yang berbeda.
Baut dan mur tipe anti melonggarkan
Anti pelonggaran mur ganda, juga dikenal sebagai anti pelonggaran mur penghitung, ketika dua mur penghitung dikencangkan, selalu ada tekanan interaktif antara dua mur penghitung, yang ditransmisikan ke permukaan kontak ulir sekrup. Semakin kencang mur penghitung dikencangkan, semakin besar tekanan antara permukaan kontak ulir sekrup. Semakin besar tekanan kontak, semakin besar jarak tahanan gesek. Setiap putaran kedua mur membutuhkan mengatasi gaya gesekan antara ulir sekrup. Sekalipun beban eksternal berubah, tekanan di antara mur bagian atas tetap konstan, sehingga memberikan efek relaksasi.
Aplikasi: Dapat digunakan pada sambungan pra pengetatan atau sambungan baut tanpa persyaratan pra pengetatan, hanya untuk kondisi kerja dengan getaran ringan.
2. Mur pengunci keras

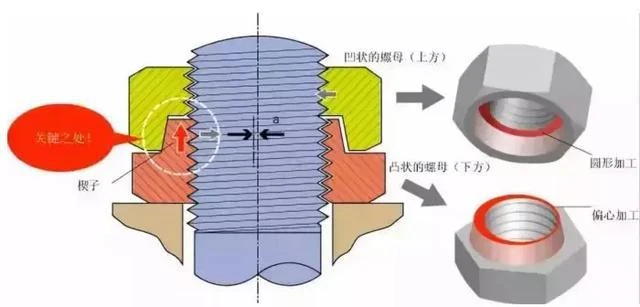

Mur pengunci hard lock merupakan kombinasi dua jenis mur dengan bentuk "cekung" dan "cembung" di bagian atas dan bawah. Mur yang menonjol di bawah berfungsi sebagai baji dengan sedikit menggeser bagian tengah selama pemesinan (pemesinan eksentrik). Mur cekung di bagian atas tidak dikenakan pemesinan di luar pusat (pemesinan melingkar), sehingga membentuk fungsi palu dan irisan. Permukaan "cembung" dan "cekung" dari mur atas dan bawah keduanya merupakan permukaan kerucut, yang dapat menghasilkan tekanan radial yang signifikan bahkan dengan tekanan aksial kecil. Tekanan antara permukaan kerucut "cembung" dan "cekung" akan ditransmisikan ke benang gigitan mur atas dan bawah, dan jarak resistensi gesekan yang besar akan dihasilkan antara permukaan gigitan benang dan pada permukaan kerucut cembung dan cekung, yang berperan dalam mencegah kelonggaran.
Aplikasi: Ini dapat digunakan dalam sambungan pra pengetatan atau sambungan baut tanpa persyaratan pra pengetatan. Dapat digunakan untuk kondisi getaran yang parah.
Kekurangan: Kesulitan dalam pemrosesan dan biaya tinggi.
3. Mur pengunci Shi Biliao
Ada kemiringan berbentuk baji 30 derajat di bagian bawah ulir internal mur Schbilcher. Saat baut dan mur dikencangkan bersama, ujung gigi baut menekan dengan kuat ke lereng berbentuk baji dari benang Schbilcher, menghasilkan gaya penguncian yang signifikan. Karena perubahan sudut bentuk gigi, gaya arah yang dihasilkan oleh kontak antara ulir membentuk sudut 60 derajat dengan sumbu baut, bukan sudut 30 derajat seperti ulir biasa. Ini menghasilkan tekanan yang jauh lebih besar ke arah ulir sekrup daripada tekanan pengencangan, menghasilkan peningkatan yang signifikan dalam gaya gesekan anti kendur yang dihasilkan.
Aplikasi: Ini hanya dapat digunakan pada sambungan baut dengan persyaratan preload, dan bagian yang terhubung tidak boleh terlalu lunak. Begitu preload hilang, efek anti melonggarkan akan hilang.
Kerugian: Saat menggunakan metode torsi untuk mengencangkan, untuk mendapatkan gaya pra pengencangan baut tertentu, torsi yang lebih besar perlu diterapkan untuk mengatasi hambatan gesekan antar ulir.
4. Buka spring washer anti melonggarkan
Prinsip anti melonggarkan ring pegas adalah setelah menekan ring pegas hingga rata, ring pegas akan menghasilkan gaya elastis yang terus menerus, menyebabkan tekanan kontak antara ulir dalam mur dan ulir luar baut. Tekanan ini menghasilkan momen tahanan gesek, sehingga mencegah mur kendor. Pada saat yang sama, tepi pada bukaan mesin cuci pegas tertanam masing-masing ke dalam mur dan permukaan bagian yang terhubung, sehingga mencegah mur berputar relatif terhadap bagian yang terhubung.
Penggunaan: Ini tidak dapat digunakan pada koneksi konektor yang sangat keras. Jika konektor lebih keras daripada mesin cuci, tepi mesin cuci tidak dapat disematkan ke permukaan komponen yang tersambung, dan tidak dapat berperan dalam mencegah kelonggaran. Itu juga tidak dapat digunakan pada koneksi dengan persyaratan beban awal yang tinggi, yang dapat menyebabkan kehilangan dan percepatan beban awal.
5. Mesin cuci pegas berbentuk kerucut
Prinsip anti melonggarkan ring pegas berbentuk kerucut adalah bahwa setelah menekan ring pegas hingga rata, ring pegas akan menghasilkan gaya elastis yang terus menerus, menyebabkan tekanan kontak antara ulir dalam mur dan ulir luar baut. Tekanan ini menghasilkan momen tahanan gesek, sehingga mencegah mur kendor. Conical spring washer memiliki kekakuan yang lebih tinggi daripada open spring washer, yang berarti bahwa tekanan yang dihasilkan oleh jumlah kompresi yang sama lebih besar dan efek anti melonggarnya lebih baik.
Aplikasi: Tidak cocok untuk koneksi dengan persyaratan preload yang tinggi.
6. Mesin cuci self-locking tumpukan ganda
Mesin cuci jenis ini memiliki permukaan gigi heliks yang besar di satu sisi dan gerigi radial di sisi lainnya. Washer NORD-LOCK dipasang berpasangan dengan permukaan gigi yang besar saling berhadapan. Saat mengencangkan baut atau mur, gerigi radial mencengkeram permukaan kontak dengan erat, menyebabkan washer NORD-LOCK relatif tetap dengan permukaan kontak mur dan bagian penghubung, hanya memungkinkan gerakan relatif antara permukaan gigi bevel besar. Setiap kecenderungan melonggarkan baut atau mur dicegah dengan efek irisan dari gerigi besar. Jarak angkat antara dua washer NORD-LOCK lebih besar daripada jarak angkat baut atau mur yang disebabkan oleh geseran benang.
Aplikasi: Seharusnya tidak digunakan pada sambungan dengan permukaan penghubung yang sangat keras. Ketika permukaan penghubung sangat keras, gerigi radial tidak dapat menggigit permukaan kontak dan tidak dapat memberikan efek anti melonggarkan. Gasket memiliki sisi positif dan negatif, dan jika dipasang terbalik, gasket tidak dapat mencegah kelonggaran, juga tidak dapat digunakan tanpa sambungan yang telah dikencangkan sebelumnya. Konektornya terlalu lunak dan tidak bisa menggunakan paking jenis ini.
Alasan tidak melonggarkan mur pengunci sendiri
Prinsip penguncian diri terletak pada strukturnya yang unik.
Seperti yang ditunjukkan pada Gambar 1, ada kemiringan berbentuk baji 30 derajat di bagian bawah benang betina. Saat baut dan mur dikencangkan bersama, ujung gigi baut menekan dengan kuat permukaan berbentuk baji dari ulir pengunci sendiri, menghasilkan gaya penguncian yang signifikan. Karena perubahan sudut bentuk gigi, gaya normal yang dihasilkan oleh kontak antar ulir membentuk sudut 60 derajat dengan sumbu baut, bukan membentuk sudut 30 derajat seperti ulir biasa. Jelas, tekanan normal benang jauh lebih besar daripada tekanan pengetatan, sehingga gaya gesekan anti kendor yang dihasilkan pasti akan meningkat secara signifikan. Ketika tegangan baut juga P0, tekanan normal dari ulir sudut tradisional 60 derajat P=1.15P0,
Dan benang pengunci sendiri memiliki permukaan miring berbentuk baji dengan sudut 30 derajat di pangkal gigi,
Sudut dan besarnya tekanan normal keduanya berubah, dengan tekanan normal P{{0}}P0. Rasio dari dua tekanan normal adalah sekitar 12:7, dan gaya gesek anti kendur dari ulir pengunci otomatis juga meningkat.
Permukaan self-locking thread yang berbentuk baji juga dapat menghilangkan masalah seperti distribusi gaya yang tidak merata, tersandung dan tersangkutnya benang biasa.
Benang biasa -60 sudut derajat Benang berbentuk V memikul 70 persen hingga 80 persen beban pada permukaan penyambungan benang pertama dan kedua, sedangkan beban pada permukaan penyambungan berikutnya minimal. Dengan cara ini, di bawah beban getaran yang bekerja, pengencang berulir biasa dapat dengan mudah mengatasi gaya penguncian pada permukaan kontak ulir untuk menghasilkan rotasi, dan kemudian menjadi longgar, itulah sebabnya pengikat berulir biasa menjadi longgar.
